Травление и анодирование алюминия с окрашиванием (anodizing aluminum)

Описание

Технология травления и анодирования алюминия с добавками предоставленными ООО "ХимКрофф"
http://www.ximkroff.ru
Разработчик добавок ОOО "Изобретатель"
http://izbl.ru/
Этапы процесса:
1 - Травление алюминия. Процесс проводится с целью удаления окислов и обезжиривания поверхности деталей. Раствор состоит из воды, едкого натрия (100 г/л) и специальной добавки (20 г/л) http://izbl.ru/index.php/tekhnologii/kholodnoe-travlenie-alyuminiya. Введение добавки позволяет проводить травление при комнатной температуре и значительно снижает газовыделение раствора (практически отсутствует).
2 - Промывка. Детали промываются в водопроводной воде, при этом выдерживаются по 2-3 минуты в каждой ванночке (для лучшей промывки от едкого натрия).
3 - Осветление деталей. Осветление проводится в азотной кислоте (20-30%) с целью удаления черного налета (примеси других металлов в сплаве), время осветления 10-20 с.
4 - Промывка. Проводится аналогично пункту 2 с целью удаления остатков азотной кислоты.

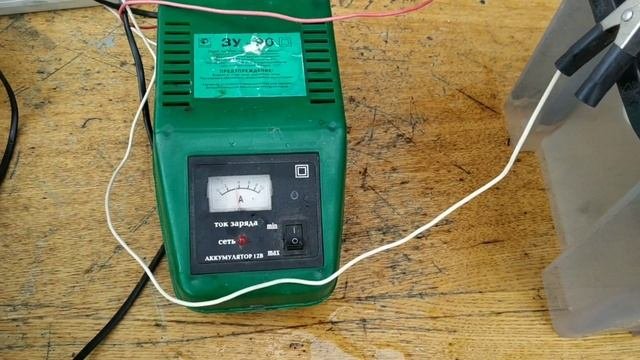

5 - Анодирование алюминия. Электролит состоит из дистиллированной воды с добавлением серной кислоты (150-200 г/л) и добавки (10-20 г/л) http://izbl.ru/index.php/tekhnologii/anodirovanie, позволяющей проводить процесс в широком интервале температур (для декоративного анодирования от 14 до 30 градусов), при меньшей плотности тока (рекомендуемая плотность тока 0,5 – 1,0 А/дм^2) и напряжении, при этом электролит не нагревается и практически отсутствует газовыделение, что позволяет использовать данный процесс в закрытых помещениях.
6 - Промывка. Проводится аналогично пункту 2 с целью удаления остатков электролита в порах анодированного слоя. При плохой промывке деталей из пор во время окрашивания будет выходить остаток электролита и препятствовать окрашиванию поверхности (наличие бесцветных точек).
7 – Окрашивание. Окрашивание проводится с целью заполнения пор в водном растворе красителя. Краситель растворяют в теплой воде, хорошенько перемешивают и фильтруют (с целью удаления нерастворимых примесей, которые будут попадать на детали и препятствовать прокрашиванию). Температура раствора 40 – 60 градусов, время окрашивания 15 – 20 минут, pH раствора 4 – 6 (для понижения вводится 9% уксусная кислота, для повышения щёлочь). Тон окраски зависит от времени пребывания анодированной детали в красителе и концентрации красителя.
8 – Уплотнение (или закрепление). Уплотнение (или закрепление) - процесс, в течение которого анодированный слой из окиси алюминия переходит в гидроксид алюминия. При этом поры закрываются, и краситель изолируется от внешней среды и становится недоступным для растворителей и других химических агентов. Для уплотнения кипятим окрашенные детали в течении 20 - 30 минут.

Если видео понравилось, нажимайте палец вверх!!!
