Как сделать трубогиб без сварки и токарки. Размеры, чертежи, нюансы

Описание

Как своими руками сделать простой трубогиб без помощи сварщика и токаря (без сварочных и токарных работ). Трубогиб своими руками чертежи и размеры. Он обошёлся примерно в 25$, и то, потому что я купил стабилизатор от Жигулей в магазине.

Друзья, если вы хотите помочь каналу в развитии: https://yoomoney.ru/to/410011913352103

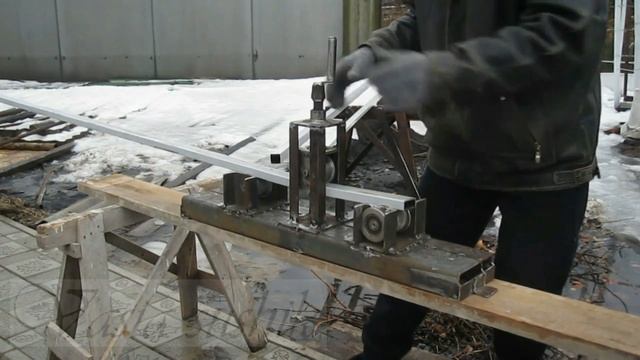

Этот трубогиб великолепен для изготовления колец, дуг теплиц небольшого радиуса, арок, оградок и тп. Он начинает проигрывать тяжёлому трубогибу при изгибе труб большого сечения. Отчёт о сравнении производительности тут: https://youtu.be/E9E6VnL_Lzk
Трубогиб купить или собрать? Конечно, сделать своими руками!
Схемы, чертежи и размеры трубогиба - профелегиба смотреть отсюда: 5:25
Не из-за отсутствия аппарата, а из интереса, вся конструкция собрана без сварки. Ну а токарного станка у меня пока просто нет. Пользовался торцовкой, но можно обойтись и простой «болгаркой».
Все, из чего сделан трубогиб – стандартные детали из магазина: российские 204-е подшипники по 87 р, стабилизатор поперечной устойчивости от ВАЗ «классика», стандартные гайки и шпильки, обрезки труб 20х40х2, 15х15х1,5, 80х80х5, листа толщиной 3 мм. Шпильки М10 нарезаны по120 мм.
Схемы можно поставить на паузу и сфотографировать, а можно сделать скриншот экрана и распечатать их для сборки. Представленной информации вам вполне хватит, чтобы собрать простой трубогиб своими руками, без сварки и токарки но с электроприводом!!!
