Вальцовка конуса - процесс изготовления конуса из стали

Описание

#вальцовка #вальцовкаконуса #металлообработка #асконметалл #platerolling #conicbending

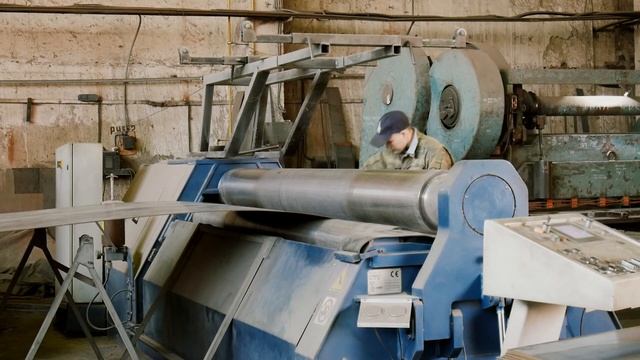

В данном видео представлен процесс вальцовки конической обечайки (переход) диаметром 508х1020 и высотой 650мм из стали 09Г2С толщиной14мм. Вальцовка произведена на четырехвалковом листогибочном станке специалистами завода ООО "АСКОН-Металл" (г.Электросталь, п.Новые дома 1Б стр.5).
Первым этапом осуществляется подгибка краев заготовки по линии сварки на требуемые диаметры с проверкой по шаблону. Затем в несколько проходов осуществляется вальцовка заготовки до получения конуса. Коническая форма обеспечивается за счет наклонного положения боковых валов станка и упора заготовки в коническое устройство, расположенное за серьгой станка. После вальцовки края заготовки дополнительно стягиваются струбцинами для выравнивания в продольной и поперечной плоскости и свариваются на прихватки.
Затем накладывается сварной шов и производится калибровка полученного конуса для обеспечения требуемых значений по диаметру и овальности (на видео не показано).
