Обучающие видео 72. Создание модели КРОНШТЕЙН. Компас-3D v24

Описание

В этом видеоуроке мы детально разберем процесс создания 3D-модели в КОМПАС-3D! 🚀 Вы научитесь профессионально работать с эскизами: построению формообразующего контура ✏️, использованию автолинии и вспомогательных отрезков, а также правильной простановке размеров командой авторазмер 📏.

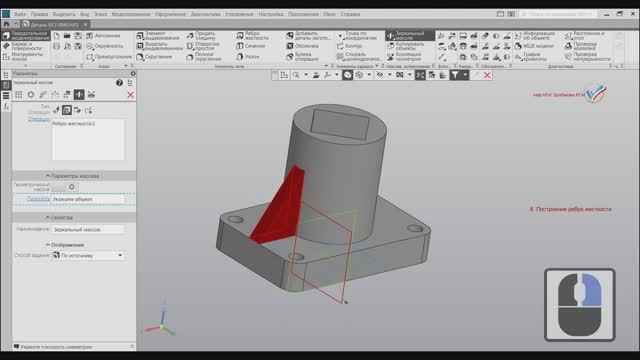

Особое внимание уделим достижению определенности эскиза и работе со степенями свободы ⚙️. Вы освоите команду «Элемент выдавливания» 🔨 с разными настройками: выбор областей, изменение расстояния и ориентации модели. Мы подробно разберем создание скруглений 🔄 и применение мощного инструмента «Зеркальный массив» с выбором плоскости симметрии.
Важной частью урока является работа с ошибками: мы научимся находить и исправлять неточности в эскизе, удалять лишние скругления 🛠️. В завершение проверим корректность модели через расчет массо-центровочных характеристик (МЦХ) ⚖️.
Этот урок отлично подойдет для всех, кто хочет не только создавать модели, но и профессионально их редактировать! 💻 Повторяйте шаги за инструктором, чтобы освоить все тонкости работы в КОМПАС-3D! ✨
00:00 Вступление
00:20 Создаем эскиз
00:30 Автолиния
00:40 Построение формообразующего контура
01:00 Вспомогательный отрезок
01:30 Команда авторазмер
02:00 Определенность эскиза
02:10 Дополнительный контур
02:30 Стиль линии
02:40 Команда окружность
03:00 Толщина стенки
03:20 Расстояние от центра окружности до края
04:00 Ограничение касание
04:10 Отобразить степени свободы
04:30 Элемент выдавливания
04:40 Область выдавливания
05:10 Расстояние выдавливания
05:20 Изменение ориентации модели
05:40 Выбрать главный вид по текущей ориентации
07:30 Ограничение равенства
07:50 Меняем направление выдавливания
08:40 Скругления
08:50 Значение радиуса
09:00 Выбираем ребра
09:50 Команда зеркальный массив
10:10 Тела и поверхности
10:20 Плоскость симметрии
12:30 Лишнее скуление
12:40 Удаление лишних скруглений
12:50 Команда массо-центровочные характеристики
13:20 Редактирование эскиза
13:30 Нахождение ошибки в эскизе
14:20 Ссылки на медиаресурсы
