Как подключить люстру?

В современных квартирах, в зале, установлен двойной выключатель, а на потолке, в том месте, где должна висеть люстра, выходят четыре провода. В старых квартирах из потолка выходят три провода. Ну здесь я думаю всё понятно – четвертый провод это заземление! Обычно этот провод черного цвета и как правило он одиночный, а остальные три провода это три жилы одного трёхжильного кабеля, по которым и производится управление люстрой, так же как и в старых квартирах, там просто нет четвертого провода (заземления)! Чтобы правильно подключить люстру надо разобраться с этими тремя проводами.
Как видно из схемы два провода идут к люстре от двух клавиш выключателя, а третий провод общий, он идет в коробку и соединен как правило с нулем. Здесь может быть два варианта, если на общий контакт выключателя подается фаза, то общий проводник на потолке должен быть соединен с нулем, если на общий контакт выключателя подается ноль, то общий проводник на потолке должен быть соединен с фазой. Первый вариант более правильный и безопасный, так как при выключенном выключателе в проводах на потолке фазы нет и вы не упадете со стремянки вместе с люстрой получив удар током! Если вы сами делаете электропроводку, то делайте именно так!

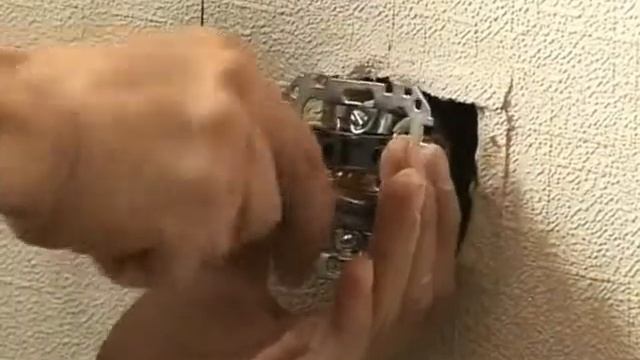

Снимите с выключателя клавиши и проверьте индикатором общий контакт, если на нем фаза, значит общим проводом на потолке будет ноль и чтобы его определить надо включить обе клавиши выключателя и на потолке, на этих трех проводах, на двух будет фаза, а на третьем ноль. Запомните цвет этого провода или пометьте его изолентой именно к нему надо будет подключить общий провод люстры!
В многорожковой люстре на каждый рожок идет два провода, к патрону они подключены, а вот с другой стороны как правило нет, Надо взять от каждого рожка по одному проводу и соединить вместе – это будет общий и соединить его надо с общим проводником который мы определили на потолке. Далее оставшиеся провода от каждого рожка надо разделить на две группы и соединить с проводами где была фаза (клавиши). Заземление подключается к металлическому корпусу люстры.
Если у вас на выключатель подается ноль, то при включенном выключателе на потолке будет два ноля (клавиши) и фаза (общий провод). Люстра подключается точно также.
