Mazda Familia (без чека) как сделать самодиагностику.

Описание

https://forums.drom.ru/attachment.php?attachmentid=226372&d=1214319681
https://www.mazda-323.ru/articles-about-mazda/121--mazda-familia-323/
Самостоятельно диагностика делается 3мя способами:
1) с помощью вольтметра (дорестайлиноговые фамильки, у которых нет ламопочки "Check Engine" "Проверь двигатель" если на русский переводить);

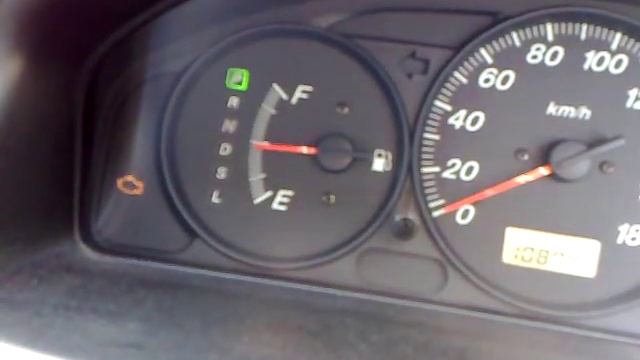

2) с помощью лампочки проверь двигатель (см. п. 1 чо это);
3) с помощью светодиода (т.е. в диагностический разъем втыкается светодиод и по его миганию определяется код неисправности, т.е. по своей сути это тот же "Проверь двигатель" НО самодельный:-) З.Ы. Напоминаем, для того чтобы светодиод не сгорел нужно припаять к его 1 ножке резистор минимум на 500 Ом.

Мы будем рассматривать только диагностику с помощью вольтметра на дорестайлинге, т.к. в остальных случаях все аналогично по сути, если есть чек энжайн то ваще все просто.

Для начала приведем картинку с мануала. Вроде бы все ясно, но не до конца :)

Открываем капот, справа за чашкой стойки находим коробочку с надписью Diagnos* как там заканчивается не помню :) но на фото ясно где она расположена.
Открываем крышечку, и видим кучу отверстий :) их обозначение на фото...

Далее определяемся, что именно мы хотим продиагностировать, возможны 4 варианта, смотри ниже...

Итак, (далее цитируем с сайта www.mazda-familia.ru)

"Провести диагностику можно по 4 параметрам:

1) Двигатель и трансмиссия
2) ABS
3) A/C ("кондиционер" - прим. Bosss_Krasnoyarsk-26)
4) Air-Bag

Последовательность наших действий:

1) Куском кабеля соединяем землю (GND от англ. Graund - "земля" прим. Bosss_Krasnoyarsk-26) и TEN (для диагностики двигателя и трансмиссии), для остальных вариантов землю и TBS, TAC, TAB соответственно."

Вольметр нужно включить на постоянное напряжение (обозначается DC на английском или "-") и напряжение 50 Вольт.
Далее мы соединяем "отрицательный" щуп вольтметра с "FEN", а "положительный" с "+ B" (см. фото и расшифровку)

Включаем зажигание (чтобы лампочки загорелись на панели) идем смотреть на вольтметр. Если стрелка лежит и не двигается, ТО это значит ошибок нет, процедуру можно закончить!

если начинает "скакать", то нужно "прочитать" код, посредством подсчета количества "прыгов" стрелки и интервалов.
Сброс ошибок

Иногда еще называют "обнулением компьютера". Имеется ввиду компьютер, управляющий работой двигателя и других систем в автомобиле и его настройки. Под "обнулением" понимается сброс найденных ошибок и адаптационных настроек блока управления, таких как настройки под октановое число бензина который вы используете или манер переключения передач, если у вас автомобиль с АКПП.

Сброс ошибок производиться: отключением отрицательной клеммы аккумулятора, нажатием и удержанием педали тормоза не менее 20-ти секунд.
