Как подключить камеру видеонаблюдения

Описание

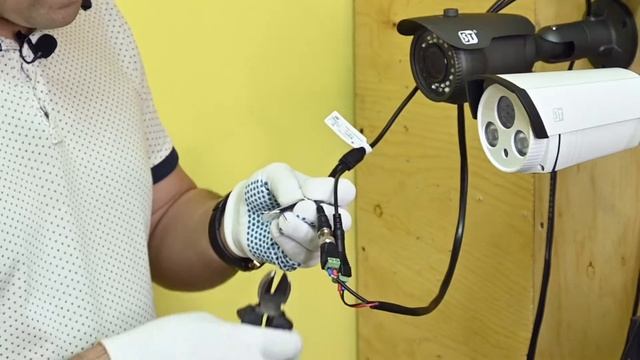

В этом видео мы подключим аналоговую камеру видеонаблюдения, обжав все необходимые разьемы. На импровизированном стенде установили уличную камеру и коммутационную коробку. Кабель марки КВК-П-2х0,75 выходит из помещения напрямую в коробку через нижнее отверстие. Длину кабеля оставляем 15-17 см, этого вполне достаточно для подключения.

1. Снимаем внешнюю изоляцию кабеля.
2. У сигнальной жилы убираем изоляцию длиной 2 см
3. Скручиваем оплетку отдельной жилой
4. Снимаем 1 см изоляции центральной жилы
5. Сгибаем центральную жилу пополам для хорошей фиксации в клемме
6. Подключаем жилы к разъёму BNC, центральная жила всегда "+"
7. Зачищаем жилы питания длиной 3-4 мм
8. Подключаем жилы к разъёму питания, красный "+". Соблюдаем полярность
9. Подключаем разъёмы к камере. BNC подкручиваем по часовой стрелке
10. Аккуратно укладываем все разъёмы в коробку
11. Подключение камеры завершено
