Предохранители и реле лады Нива 2121, 2131, 21213 и 21214

Описание

В этом видео демонстрируются все предохранители и реле легкового внедорожника лада Нива. Представлены места их установки и схемы размещения. Описаны цепи, приборы, защищаемые плавкими предохранителями и подключаемые реле. Показаны размеры номинальных параметров плавких предохранителей.
На автомобилях лада Нива с карбюраторными моторами установлены пальчиковые предохранители в двух монтажных блоках, соединенных в один модуль и удерживаются в них пружинными фиксаторами. Установлен блок в салоне, под панелью управления, слева от рулевой колонки.
Чтобы добраться до предохранителей нужно потянуть за защелку, размещенную сверху крышки основного монтажного блока и снять ее.
На авто с электронной системой управления двигателем (ЭСУД) на левой обивке передка, под панелью приборов дополнительно смонтирована колодка с предохранителями. Они защищают устройства системы впрыска двигателя. Чтобы добраться до этих предохранителей нужно крестовой отверткой открутить в салоне два само реза крепления кожуха к обивке передней левой боковины кузова и снять кожух.
На машинах с АБС в левой части моторного отдела около гидроагрегата АБС дополнительно монтируется колодка с предохранителями. Они оберегают устройства антиблокировочной структуры тормозов.
Предохранители, расположенные в основном монтажном блоке:
Предохранитель F1 16А - защищает моторчик вентилятора печки, реле подключения прогрева заднего стекла, моторчики дворников и омывателя заднего стекла, моторчик омывателя лобового стекла;

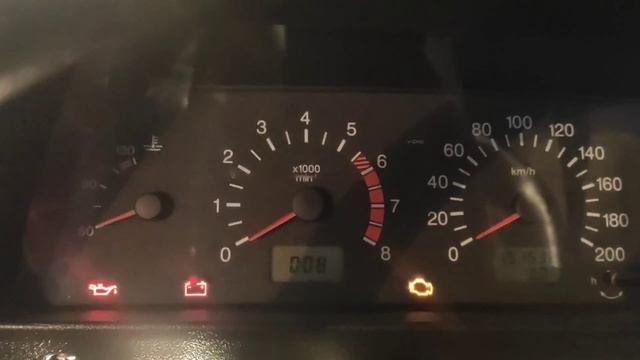

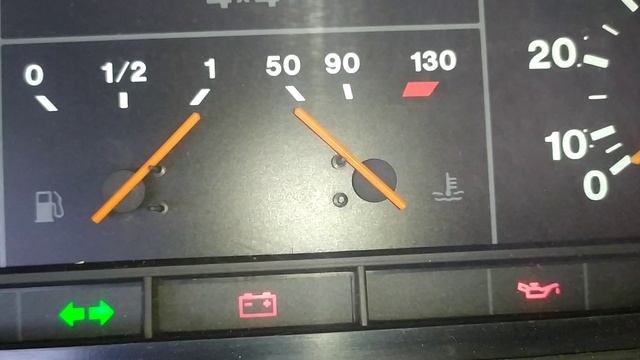

Предохранитель F2 8А - сохраняет комбинацию приборов, лампочки освещения заднего хода, реле и моторчик дворников лобового стекла, лампочки поворотников и реле-прерыватель поворотов и аварийки, сигнальную лампу подключения блокировки дифференциала в раздатке;
Предохранитель F3 8А - спасает лампу дальнего освещения левой фары, проверочную лампу подключения дальнего освещения фар;
Предохранитель F4 8А - бережет лампочку дальнего освещения правой фары;
Предохранитель F5 8А - хранит лампу ближнего света левой фары;
Предохранитель F6 8А - охраняет лампу ближнего освещения правой фары:

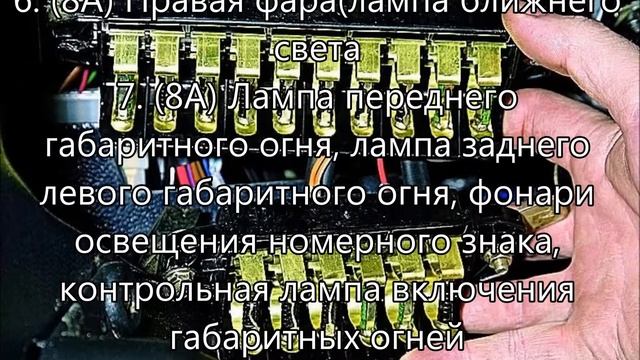

Предохранитель F7 8А - защищает лампу переднего левого габарита, лампу заднего левого габарита, фонарь освещения номера, поверочную лампу подключения габаритов;
Предохранитель F8 8А - сохраняет лампу переднего правого габарита; лампу заднего правого габарита, лампу подсветки приборов, табло освещения ручек управления печкой. лампу подсветки прикуривателя, лампу подсветки переключателей;
Предохранитель F9 16А - спасает элемент подогрева заднего стекла и реле его отключения;

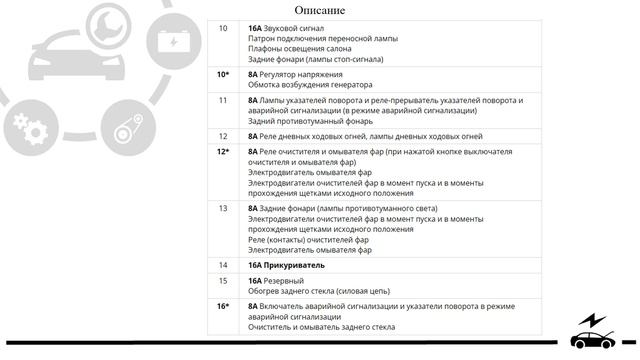

Предохранитель F10 16А - бережет клаксон, светильники освещения салона, лампочки стоп-сигналов в задних фонарях, лампочки дополнительного сигнала тормоза;
Предохранитель F11 8А - хранит лампочки поворотов и реле-прерывателя поворотов и аварийки;
Предохранитель F12 8А - охраняет реле дневных ходовых огней, лампочки дневных ходовых огней;

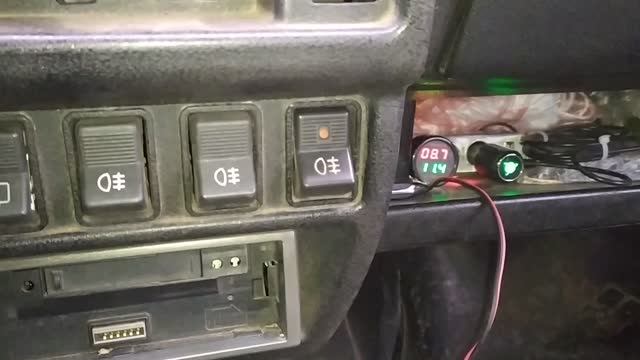

Предохранитель F13 8А - защищает лампочки и реле задних противотуманных светильников;
Предохранитель F14 16А - сохраняет прикуриватель;
Предохранитель F15 16А - резервный;
Предохранитель F16 8А - резервный;
Предохранители монтажного блока ЭСУД:
Предохранитель F1 15А - защищает датчики ЭСУД, релюшку стартера, дроссель продувки адсорбера;
Предохранитель F2 15А - сохраняет форсунки, катушки зажигания, контроллер ЭСУД, реле моторчика правого вентилятора; релюху моторчика правого вентилятора;
Предохранитель F3, F4 по 30А - спасают моторчики правого и левого вентиляторов, реле моторчика правого вентилятора, реле моторчика левого вентилятора;
Предохранитель F5 15А - спасает электрический бензонасос, реле электрического бензонасоса.
Предохранители монтажного блока АВС:
Предохранитель F6 5А - бережет гидроагрегат АБС;
Предохранитель F7 40А - хранит гидроагрегат АБС;
Предохранитель F8 25А - охраняет гидроагрегат АБС.
Три реле 113.3747-10, управляют подключением ближним освещением фар, дальним освещением фар и обогревом стекла двери задка, расположенные под панелью приборов, правее рулевой колонки.
Реле подключения стартера и зажигания типа 113.3747-10 на автомобиле с карбюраторным мотором смонтированы под дополнительным монтажным блоком предохранителей. На машине с инжекторным движком прикручены само резом к кронштейну реле структуры впрыска.
