Диммер в схеме проходных выключателей. Подключение диммера (светорегулятора своими руками.

Описание

С этим чудом инженерной мысли – проходными выключателями, мы познакомились в прошлом фильме.
https://rutube.ru/video/687b5f8c460a68d02b9b74abea0d895b/?r=wd
Все уже поняли, как просто работает эта схема.
Но еще проще – модернизировать её и добавить светорегулятор, или, как его еще называют - диммер.
И с помощью диммера, можно будет плавно регулировать освещенность объекта.
Посмотрев этот фильм, вы сможете сами подключить диммер в схему освещения.
Существуют разные диммеры и разные схемы их подключения
У меня самый простой диммер и я присоединил к нему кабель в соответствии с его схемой.
Он подключается в цепь последовательно, третий провод не нужен.
Присоединяю лицевую панель и ручку управления.
Диммер я просто добавляю в имеющуюся у меня схему.
Важно знать, что не все светодиодные лампы могут плавно регулироваться, поэтому вкручена простая лампа накаливания.
Я смонтировал диммер на стенде и сейчас покажу, как легко его можно подключить.

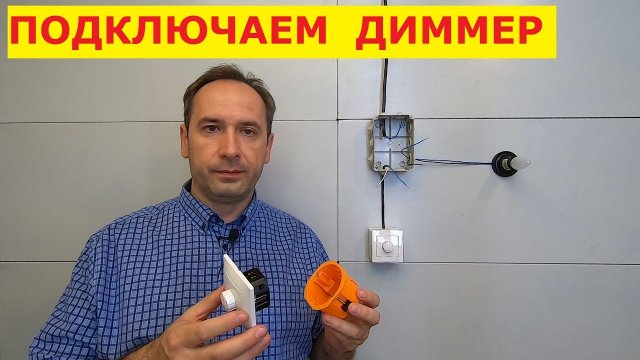

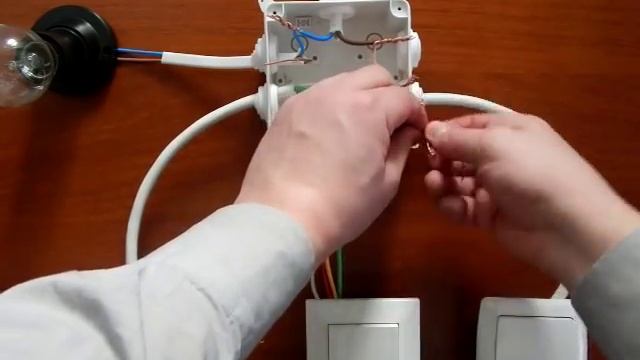

Кабель заводим в имеющуюся распределительную коробку
Как я уже говорил, желто-зеленый провод не используется.
Осталось подключить куда-то эти два провода.
А подключить их нужно последовательно в разрыв фазного проводника или здесь, или здесь.
Посмотрим на схеме. Есть подходящее место слева, а есть справа, все же, правильнее будет подключить между выключателями и светильником.
Чтобы вставить в схему диммер, достаточно разорвать фазный проводник, идущий к лампе, конечно, сняв предварительно напряжение.
И в разрыв этих проводников подключить провода, идущие от диммера.
Подаю напряжение. Включаю один из выключателей.
Теперь диммером я могу регулировать освещение.
Причем диммер не сбрасывается на ноль при отключении, и при включении вновь, лампочка светит с уже отрегулированной заранее мощностью.
