💥 ПРОВЕРКА КАЛИБРАМИ ЖИКЛЕРОВ КАРБЮРАТОРА СОЛЕКС.

Описание

Маркировка топливных жиклёров карбюраторов "Солекс" означает, что пропускная способность жиклёра аналогична эталонному жиклёру, диаметр тарированной части которого в сотых долях миллиметра численно равен значению числа маркировки. В производстве жиклёров их соответствие пропускной способности эталонному жиклёру обеспечивается не только диаметром отверстия, но и длиной его тарированной части. Поэтому фактический диаметр отверстия жиклёра может несколько отличаться от номинального значения. Для топливных жиклеров карбюратора СОЛЕКС фактический диаметр по сверлу для проверки пропускной способности можно применить коэффициент 0,97, это конечно относительно, но гораздо эффективнее, чем просто принять на веру то, какое обозначение нанесено на жиклер, итак, применяя данный подход получаем, что для топливного жиклера 95 проверочное сверло95*0,97/100=0,92 мм, т.е. это сверло диаметром 0,92 мм проходное (довольно плотно должно входить), сверло 0,95 , соответственно,- не проходное.
Воздушные жиклёры карбюраторов "Солекс" изготавливаются в сборе с эмульсионной трубкой и на их пропускную способность оказывают влияние большее количество параметров. Поэтому соответствуя эталонному жиклёру (эмульсионной трубке) по пропускной способности, отличия их диаметра отверстия от цифровой величины маркировки более значительны (в меньшую сторону) по сравнению с топливными жиклёрами. И здесь коэффициент варьируется от 0,94 до 0,91, в зависимости от маркировки воздушного жиклера.
Контроль пропускной способности всех жиклёров осуществляется на специальных пневматических микроизмерителях методом сравнения с эталонными жиклёрами.
Для этих целей, в условиях гаража, использую стенд для проливки жиклеров
https://youtu.be/ZtAW7UkdfqE , где под напором воды, соответствующем столбу высотой 1000 мм или 1 метр за 1 минуту времени измеряется количество пройденной воды и полученная таким образом пропускная способность жиклера выражается в см³/мин. При этом температура воды должна быть порядка 20 град.

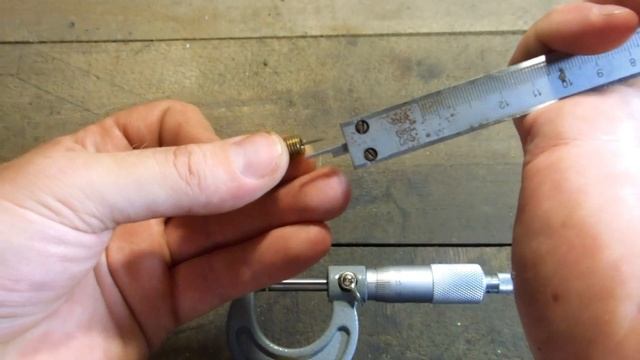

Для предварительной оценки пропускной способности использую калибры изготовленные из сверл подходящего диаметра.
В ИТОГЕ, СООТВЕТСТВИЕ ОБОЗНАЧЕНИЯ МАРКИРОВКИ ЖИКЛЕРА СОЛЕКС ЕГО ФАКТИЧЕСКОМУ ДИАМЕТРУ ПО СВЕРЛУ МОЖНО ПРЕДСТАВИТЬ В ВИДЕ ТАБЛИЦЫ

Маркировка Диаметр , мм
жиклеров калибра (сверла)
СОЛЕКС

Топливные жиклеры (+0,01мм)
95 ............. 0,92
97,5 .............0,95
100 ............ 0,97
102,5 ...........0,99
110 .............. 1,07
115 ............. 1,12
120 ............. 1,16
Воздушные жиклеры (-0,01мм)
165 ......... 1,55
155 ......... 1,44
150 .......... 1,38
145 .......... 1,32
140 .......... 1,27
135 ......... 1,23
125 .......... 1,14
