Здесь, в этом видеоролике, представлены все предохранители и реле ЛАДЫ Приоры, размещенные в трех местах:

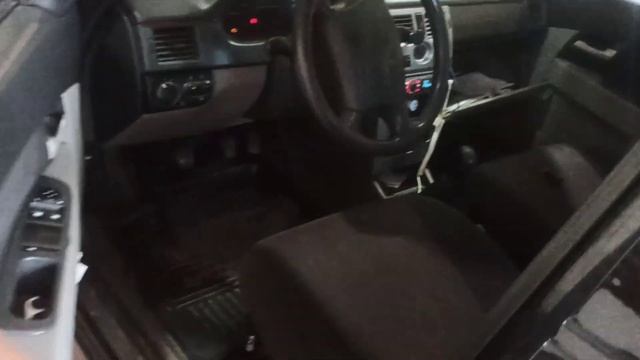

1.В основном монтажном блоке предохранителей и реле, смонтированном слева под панелью приборов. Для того, чтобы добраться к этим предохранителем и реле необходимо повернуть на 90° три замка и, преодолевая сопротивление фиксаторов, снять облицовочную панель. Здесь установлены штыревые предохранители с корпусом разного цвета. Каждый цвет соответствует определенному значению силы тока;

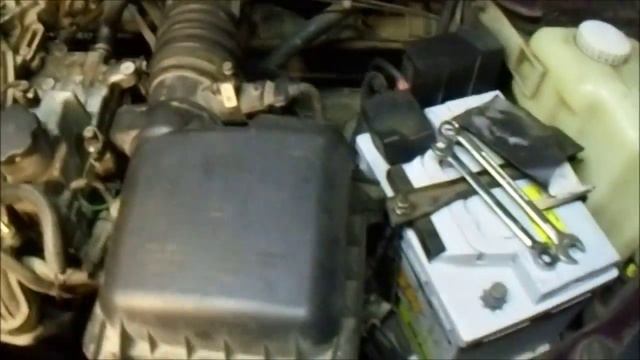

2.В силовом монтажном блоке предохранителей, расположенном в моторном отсеке, справа возле аккумулятора. Для доступа к предохранителям нужно снять крышку.Здесь смонтированы штыревые предохранители разных значений силы тока;
3.В блоке монтажном предохранителей и реле электронной системы управления двигателем (ЭСУД). Смонтированном в салоне, с правой стороны, под панелью приборов. Для доступа к этим предохранителем и реле нужно демонтировать правую боковую облицовку тоннеля пола.
Штыревые предохранители основного монтажного блока салона:
№1-25А, бежевый, защищает цепи электрического вентилятора охлаждения движка;
№2-25А, бежевый, защищает схему обогревателя заднего стекла;
№3-10А, красный, сберегает проводку дальнего света правой фары;
№4-10А, красный, защищает проводку дальнего света левой фары;
№5-10А, красный, оберегает схему клаксона;
№6-7,5А, коричневый, охраняет проводку ближнего света левой фары;
№7-7,5А, коричневый, бережет схему ближнего света правой фары;
№8-10А, красный, страхует цепь тревожного клаксона;
№9-25А, бежевый, защищает схему вентилятора печки;
№10-7,5, коричневый, охраняет проводку комбинации приборов, свет салона, светильники тормозов;
№11-20А, желтый, бережет соединения дворников, обогревателя заднего стекла;
№12-10А, красный, страхует цепи вывода 15 приборов;
№13-15А, голубой, защищает схему прикуривателя;
№14-5А, оранжевый, охраняет схему габаритного света левого борта;
№15-5А, оранжевый, бережет соединения габаритного света правого борта;
№16-10А, красный, страхует схему вывода 15 АБС;
№17-10А, красный, защищает схему противотуманной левой фары;
№18-10А, красный, красный, охраняет проводку противотуманной правой фары;
№19-15А, голубой, бережет соединения подогрева сидений;
№20-5А, оранжевый, страхует цепи блока управления иммобилизатора;
№21-7,5А, коричневый, защищает схему задних противотуманок;
№22-№30 - резерв;
№31-30А, зеленый, охраняет проводку блока управления электрическим пакетом;
№32 — резерв.
Реле основного монтажного блока салона:
К1-включает электрический вентилятор радиатора охлаждения движка;
К2-подключает обогрев заднего стекла;
КЗ-подсоединяет стартер;
К4-включает зажигания;
К5-место для резервного реле;
К6-включает омыватель и дворники лобового стекла;
К7-включает дальний свет фар;
К8-подключает клаксон;
К9-включает тревожный сигнал;
К10, К11, К12 — резерв;
Ножевые предохранители силового монтажного блока моторного отсека:
1-30 А, зеленый, защищает цепи ЭСУД;
2-60 А, голубой, оберегает схемы питания электрического вентилятора охлаждения мотора, реле зажигания, обогревателя заднего стекла, контроллера электрического пакета;
З-60 А, голубой, бережет проводки электрического вентилятора охлаждения движка, клаксона, тревожного сигнала, замка зажигания, комбинации приборов, света салона, стоп-сигнала, прикуривателя;
4, б-60 А, голубой, охраняет проводки генератора;
5-50 А, красный, оберегает схемы электромеханического усилителя рулевого управления.
Штыревые предохранители монтажного блока ЭСУД:
F1-15 А, голубой, защищает схему главного реле и блокировки стартера;
F2-7,5 А, коричневый, сохраняет схему контроллера;
FЗ-15 А, голубой, защищает проводку электрического бензонасоса.
Реле монтажного блока ЭСУД:
К1-главное;
К2-включает электрический бензонасос.
